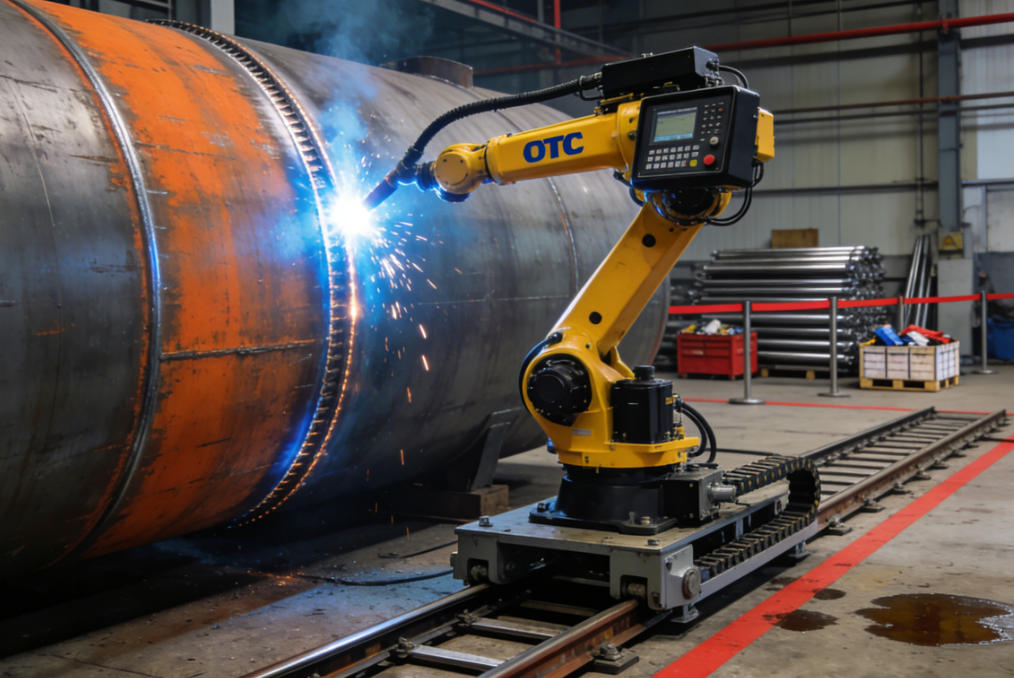

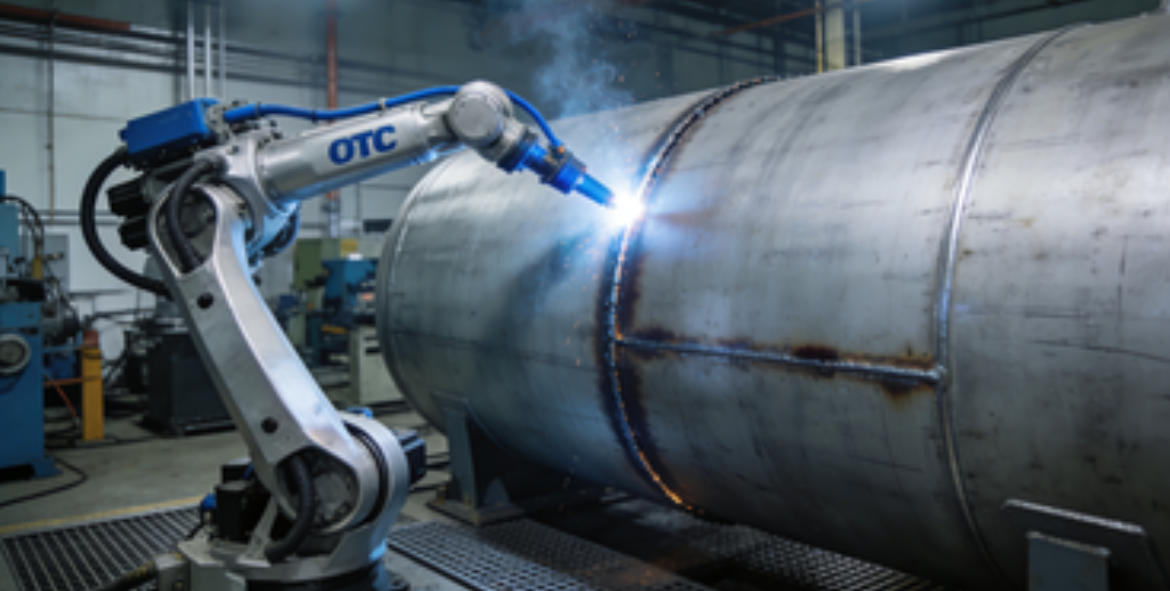

OTC 机器人在储存罐拼缝焊接中，通过适配储罐环缝 / 纵缝 / 底板等工况，结合激光跟踪、变位机与爬行机构，实现高效、高精度、稳定的自动化焊接，显著提升质量与效率、降低人工与安全风险。以下是具体应用细节与落地路径。
应用场景与工艺适配
| 储罐类型 | 拼缝类型 | 典型工艺 | 机器人配置要点 |
|---|---|---|---|
| 中小型碳钢储罐（≤5000m³） | 纵缝、环缝、底板对接 | 气保焊（MIG/MAG）、埋弧焊 | 六轴机械臂 + 爬行底盘 / 变位机，重复定位 ±0.08mm，IP67 防护 |
| 大型储罐（浮顶 / 内浮顶） | 浮舱、罐壁环缝、接管与法兰 | 脉冲 MIG、药芯焊丝气保焊 | 履带 / 磁吸爬行机构 + 激光跟踪，支持全位置焊接（平 / 立 / 横 / 仰） |
| 化工 / 压力容器储罐 | 耐腐蚀合金（如不锈钢）对接、角接 | TIG / 脉冲 TIG、窄间隙焊 | 低飞溅电源 + 焊缝跟踪，热输入精准控制，减少变形 |
核心系统构成与关键配置
机器人本体
常用六轴机器人（如 FD-B4、AII-V6L），腕部负载 6–10kg，满足焊枪 + 跟踪器安装；重复定位精度 ±0.08mm，确保轨迹精准。
大型储罐可选带爬行底盘的移动机器人，强磁履带吸附罐壁，实现无轨导全位置作业。
焊接电源与工艺
匹配 OTC D 系列数字化电源，支持 MIG/MAG/TIG/ 脉冲焊，可存储多组焊接参数（电流、电压、送丝速度、脉冲频率 1–500Hz），适配不同材质与板厚。
厚板（≥12mm）用多层多道焊，薄板（≤6mm）用脉冲 MIG 减少变形与烧穿。
焊缝跟踪与寻位
集成激光焊缝跟踪系统（如创想智控），传感器装于第六轴法兰，距焊枪 50–100mm，实时扫描焊缝，动态调整轨迹，补偿装配误差与热变形。
支持焊前寻位、焊中跟踪、焊后检测，一次合格率达 98%–99.8%。
变位与工装
中小型储罐用双工位变位机，实现 360° 翻转，将环缝 / 纵缝转为平焊位，提升效率与质量。
大型储罐现场用爬行机构 + 十字滑台，适配罐壁曲率，覆盖全位置焊接。
安全与监控
配备防撞传感器、弧光防护、气体流量监控，支持远程急停与数据追溯。
与 PLC 通过 EtherCAT/DeviceNet 通信，实现整线联动与参数云端存储。
作业流程（以 1000m³ 碳钢储罐纵缝 / 环缝为例）
焊前准备：工件组对→点固焊→激光扫描寻位→自动生成 / 修正焊接轨迹→调用对应工艺参数。
焊接执行：爬行机器人吸附罐壁→启动跟踪→按轨迹施焊→实时调整焊枪姿态与速度（纵缝约 80mm/min，环缝约 300mm/min）→多层多道自动切换。
焊后处理：自动收弧→清枪剪丝→焊缝外观检测→数据上传至 MES 系统，记录参数与质量信息。
应用效益与典型案例
效率与质量
效率提升 2–3 倍，单台日产量相当于 8 名熟练焊工；一次合格率达 98%–99.8%，减少返工。
焊接参数一致，焊缝成型美观，降低人工依赖与安全风险（高空、密闭空间作业）。
典型案例
某石化项目：OTC 机器人 + 爬行机构完成 6 台 2000m³ 储罐纵缝 / 环缝，焊前准备 20–25 分钟，无需轨道，效率提升 3 倍，合格率 98% 以上。
环卫设备储罐生产线：四台 OTC 四轴机器人 + 变位机，360° 无死角焊接，精度 ±0.5mm，日产能提升 8 倍，合格率 99.8%。
常见问题与解决方案
| 问题 | 原因 | 对策 |
|---|---|---|
| 焊缝偏移 | 装配误差、热变形 | 启用激光跟踪，增大寻位范围（±5mm），动态补偿 |
| 气孔 / 夹渣 | 气体保护不良、焊丝污染 | 检查气流量（15–25L/min），清洁焊丝与坡口，优化参数 |
| 变形过大 | 热输入过高 | 用脉冲 MIG，降低线能量，采用对称焊接顺序 |
| 爬行机构打滑 | 罐壁油污 / 锈迹 | 清洁作业面，增加履带磁性，降低行走速度 |
选型与实施要点
根据储罐规格选型：中小型（≤5000m³）用固定机器人 + 变位机；大型现场用爬行机器人 + 跟踪系统。
工艺先行：焊接前做工艺评定，确定参数、坡口形式、层道数，适配材质（碳钢 / 不锈钢 / 铝合金）与工况。
集成与调试
确保机器人与电源、跟踪系统、PLC 通信兼容（EtherCAT/OPC UA）。
现场调试分三步：轨迹示教→干运行→试焊优化，重点校准跟踪精度与爬行稳定性。
人员培训：操作与维护人员需掌握机器人编程、参数调整、跟踪系统校准与常见故障处理。
OTC 机器人在储存罐拼缝焊接中，通过 “机器人 + 电源 + 跟踪 + 变位” 的一体化方案，实现高效、精准、稳定的自动化焊接，特别适合中大型储罐批量生产与现场施工，助力企业降本增效、提升竞争力。
